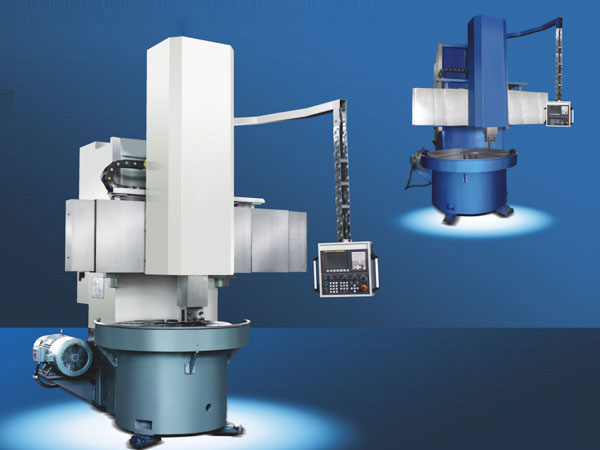

CJK51G系列經濟型單柱數控
立式車床
立式車床
產品特點
- 1、本系列機床是在普通立車基礎上加裝數控系統而獲得的一款高性價比的機床，能滿足用戶加工復雜曲面、錐度、螺紋的需要。
- 2、與標準數控立車相同的主軸結構，高效率、高精度、高承載、免維護。
- 3、X、Z軸均采用大直徑滾珠絲桿，P4級成對安裝專用絲桿支承軸承，預拉伸結構。Z軸電機支架與回轉滑坐一體化高剛性設計。
- 4、用戶可自選FANUC/SIEMENS/廣數/華中數控等系統。
- 5、配有電子手輪、系統控制的定量潤滑泵、電柜空調器、全套施奈德電器2無器件。
- 6、用戶可根據需要選擇方滑枕固定刀架、手動五工位刀架或煙臺環球產電動四/五工位刀、BT50內藏拉刀機構滑枕。
- 7、主傳動可選擇機械16級變速或交流變頻組合機械四級變速。
- 8、主軸可選裝編碼器，以實現螺紋車削功能。
規格參數
|
參數名稱
|
單位
|
CJK5112G H/W
|
CJK5116G H/W
|
CJK5120G H/W
|
|
|
車削直徑
|
mm
|
1250
|
1600
|
2000
|
|
|
工作臺直徑
|
mm
|
1000
|
1400
|
1800
|
|
|
工件高度H
|
mm
|
1000/1200/1400/1600
|
1000/1200/1400/1600
|
1250/1600/1800
|
|
|
工件重量
|
t
|
5
|
8
|
10
|
|
|
垂直刀架切削力
|
kn
|
20
|
25
|
30
|
|
|
側刀架切削力
|
kn
|
20
|
20
|
20
|
|
|
總切削力
|
kn
|
35
|
40
|
45
|
|
|
工作臺扭矩
|
kn.m
|
17.5
|
25
|
32
|
|
|
工作臺轉速范圍(16級)
|
r/min
|
6.3-200
|
5-160
|
3.2-100
|
|
|
垂直刀架搬度極限
|
度°
|
±30。
|
±30。
|
±30。
|
|
|
數控垂直刀架進給量級數
|
級Step
|
無極stepless
|
無極stepless
|
無極stepless
|
|
|
數控垂直刀架進給量范圍
|
mm/min
|
0.1-500
|
0.1-500
|
0.1-500
|
|
|
側刀架進給量范圍（18級）
|
mm/min
|
0.25-90
|
0.25-90
|
0.25-90
|
|
|
橫梁行程
|
mm
|
650/850/1050/1250
|
650/850/1050/1250
|
900/1250/1750
|
|
|
橫梁移動速度
|
mm/min
|
440
|
440
|
440
|
|
|
垂直刀架垂直行程
|
mm
|
650/800
|
800/1000/1100
|
800/1000/1100
|
|
|
垂直刀架水平行程
|
mm
|
750
|
950
|
1200
|
|
|
垂直刀架快速移動速度
|
mm/min
|
3000
|
3000
|
1800
|
|
|
側刀架垂直行程
|
mm
|
900
|
900
|
900
|
|
|
側刀架水平行程
|
mm
|
630
|
630
|
630
|
|
|
側刀架快移速度
|
mm/min
|
1800
|
1800
|
1800
|
|
|
刀桿截面尺寸（寬*高)
|
mm
|
40*40
|
40*40
|
40*40
|
|
|
主電動機功率
|
Kw
|
22
|
30
|
37
|
|
|
數控系統
|
FANUC/SIEMENS/廣數/華中數控
|
||||
|
手持脈沖發生器
|
日本東測TOSOKU
|
||||
|
機床外形尺寸(長*寬*高)
|
cm
|
240*247*350
工作高度為100 |
283*287*387
工作高度為100 |
321*405*420
工作高度為125 |
|
|
機床重量
|
t
|
9
|
12
|
18
|
|
|
備注
|
1、當立刀架型式選擇為扁滑枕時，垂直方向行程不能加長 2、技術參數中有多項選擇的排個的為標準配置 |
||||

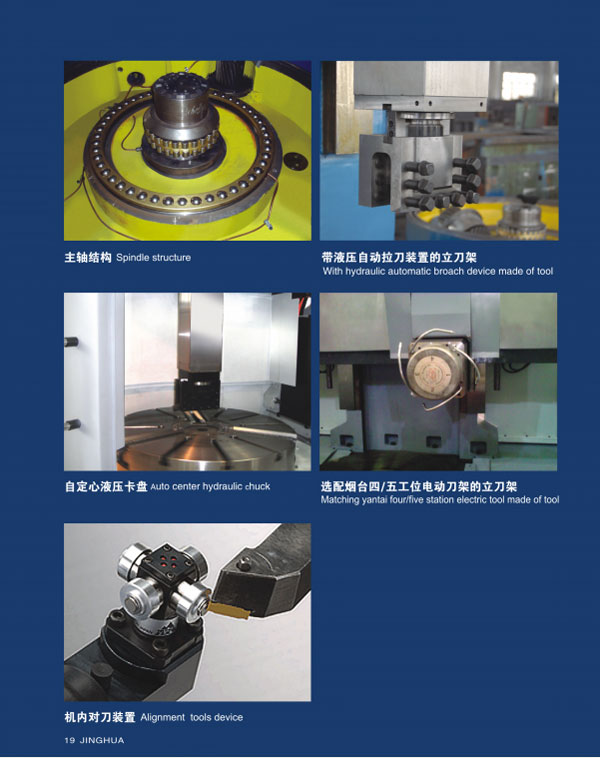

可選配附件
